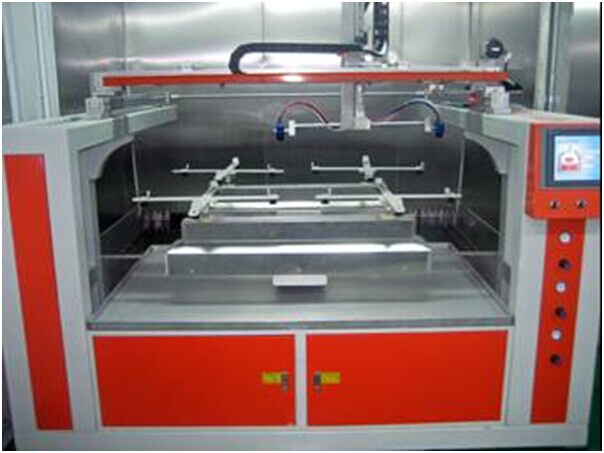

該設備完全數字化電腦操作,可記憶存儲資料參數,圖形顯示界面人性化,噴涂調試簡單,一般工件調試在15分鐘內完成,程序編寫是以工件某一個表面作為一個整體程序段,避免了以往繁瑣的程序清單。
在該設備中選用深圳顯控(Samkoon)雙串口人機界面作為上位監控系統,松下FP-X,三菱1S系列PLC作為下位機。
設備總共2個PLC,6軸脈沖輸出,兩套PLC程序要同時相互兼容運行,配方參數多,配方數據2個PLC要同時用并且要求參數同步。 使用深圳顯控(Samkoon)雙串口人機界面直接通訊2臺PLC,COM1通過RS232通訊松下FP-X系列PLC,COM2通過RS422通訊三菱1S系列PLC。通過資料傳輸功能,可以使2臺PLC的參數通用。其中P軸的脈沖參數是松下FP-X里面的地址傳送給三菱1S的地址的。

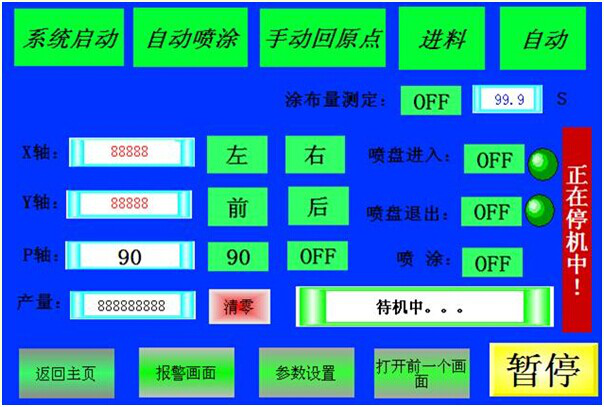

配方功能強大,通過一鍵式按鈕,可以在當前畫面顯示不同的配方參數,操作簡單方便。通過RWI0配方索引地址改變配方編號,就可以在當前畫面的配方地址RWI1地址顯示不同的配方參數。在配方數據較多的情況下,顯示全部配方參數簡單直接。提供現成的配方功能按鈕包括下載配方到PLC、上載PLC配方到HMI、保存當前配方等等。為配方組態提供簡潔高效的方法。同時,還可以通過內部地址LB4013和LB4014來分別顯示當前配方下載和上載的狀態。
