一 系統概述
制鞋機采用顯控GC-070-24MAA進行控制。
二 系統配置
1．電源：采用DC24V電源；
2．PLC：GC-070-24MAA；
3．輸入：8路數字量輸入，1路PT100模擬量輸入；
4．輸出：9路數字量輸出。均為繼電器輸出
三 工藝說明
1．手動控制：可以分別控制各個輸出的動作；
2．自動控制：
①?采集溫度；
②?根據邏輯順序?qū)崿F(xiàn)切帶，壓合，熱熔等動作；
③?實現各種工作模式的切換。
四 IO分配及PLC接線圖
1．輸入點分配
|
X0 |
A相編碼器 |
|
X1 |
B相編碼器 |
|
X2 |
腳踏板 |
|
X3 |
啟動踏板 |
|
X4 |
橫移感應光電 |
|
X5 |
感應光電踏板 |
|
X6 |
升降氣缸上限 |
|
X7 |
斷電信號 |
|
電阻輸入 |
|
|
A0 |
AI4- |
|
A1 |
AI4+ |
2. 輸出點分配
|
Y0 |
|
Y10 |
旋轉氣缸 |
|
Y1 |
|
Y11 |
橫移氣缸 |
|
Y2 |
|
Y12 |
升降氣缸 |
|
Y3 |
|
Y13 |
夾片氣缸 |
|
Y4 |
電機啟動 |
Y14 |
切斷氣缸 |
|
Y5 |
|
Y15 |
吹氣氣缸 |
|
Y6 |
|
Y16 |
加熱 |
|
Y7 |
|
Y17 |
斷電延時 |
3. PLC接線圖

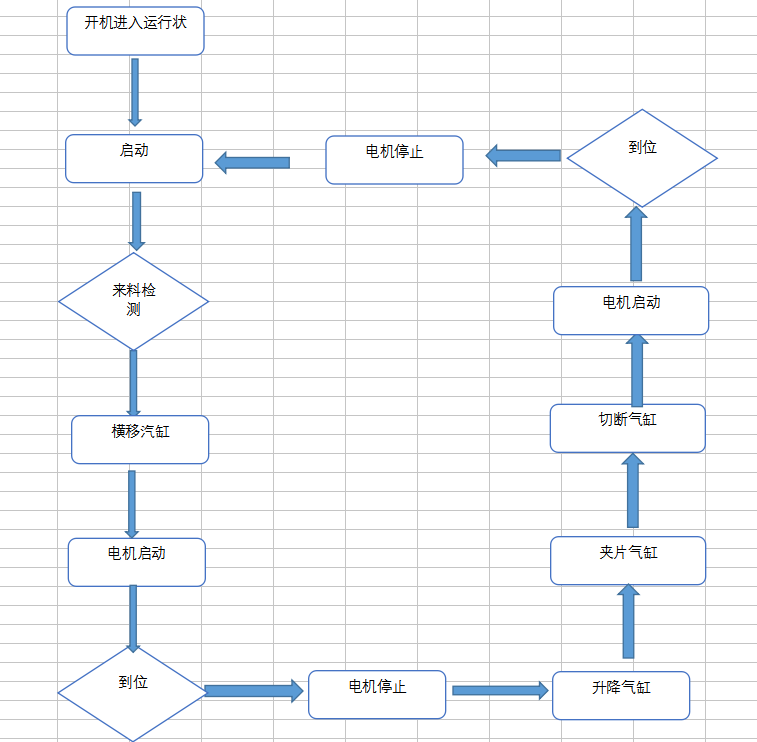

五 工作流程圖

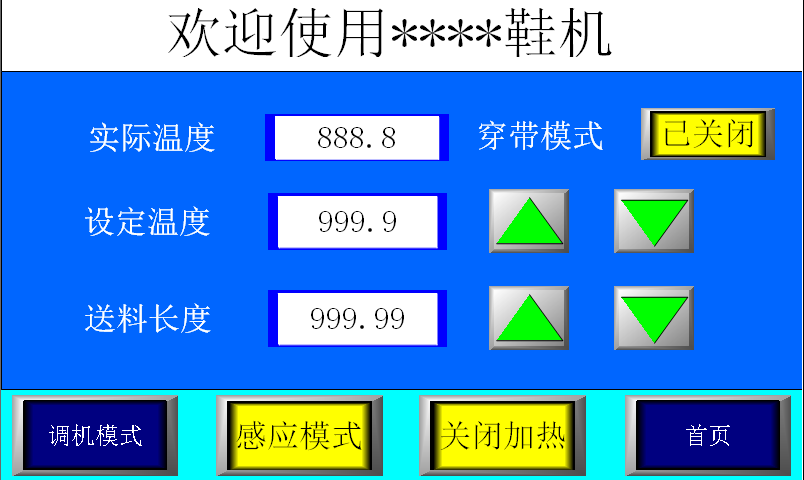

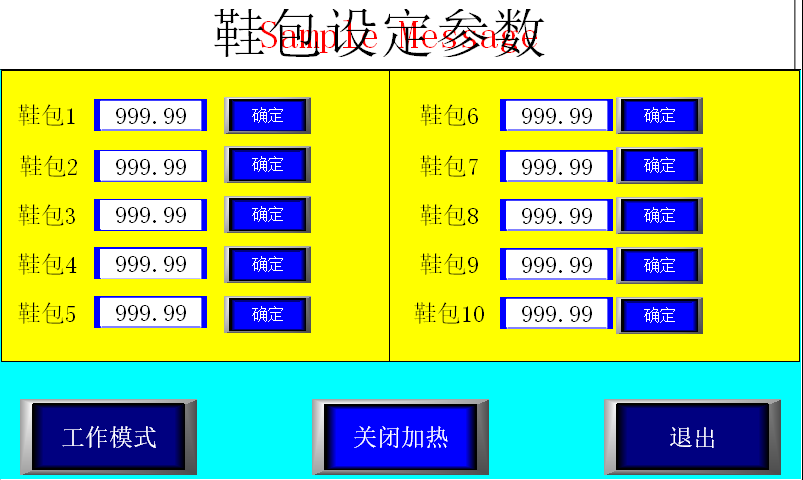

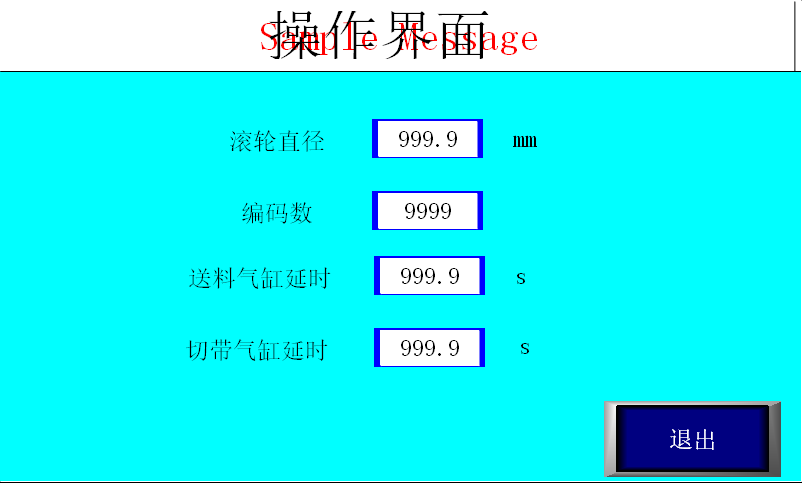

六 HMI界面
