顯控HMI+PLC環保設備應用案例
    發布時間: 2019-07-04 16:12
顯控HMI+PLC環保設備應用案例

 設備系統概述

設備控制系統采用顯控AK-070AWG 觸摸屏和FGS-16MR-A進行控制,主要通過輸出控制繼電器接觸器達到對爆氣電機、液位水泵、除渣電機、加熱裝置的控制。遠程監控組態與AK組態做相同功能,報警發短信提示。

 系統配置(電氣標準件)

電源:HMI DC24V   PLC AC220V

HMIAK-070AWG   PLCFGs-16MR-A

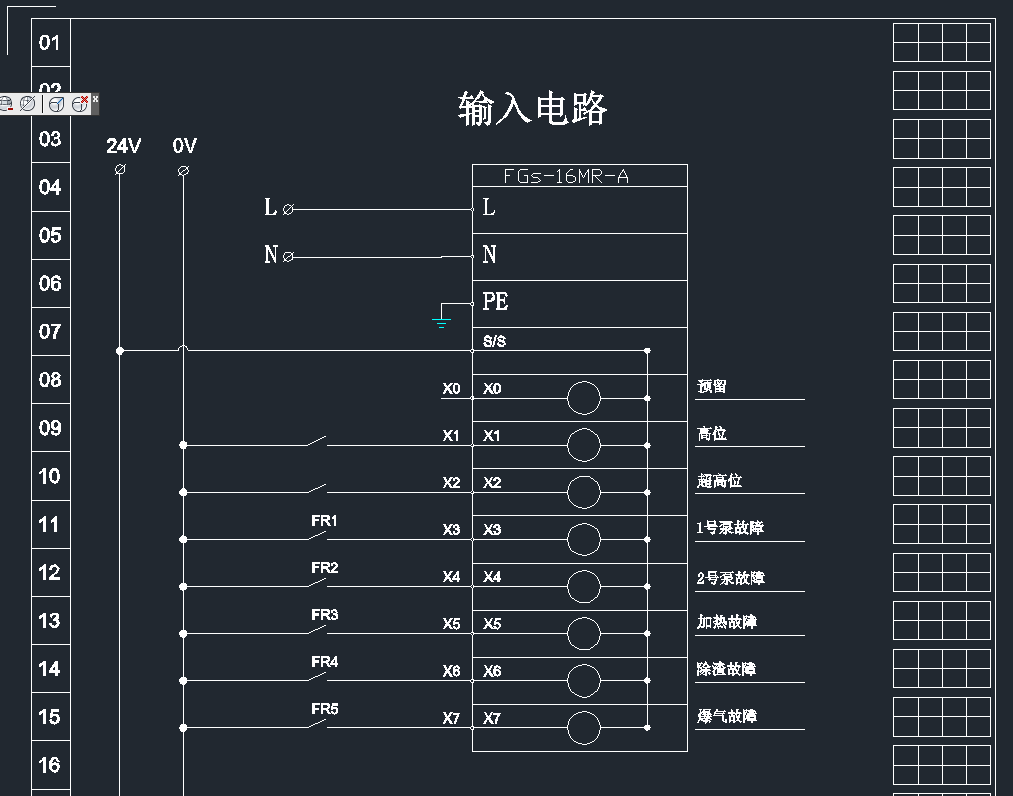

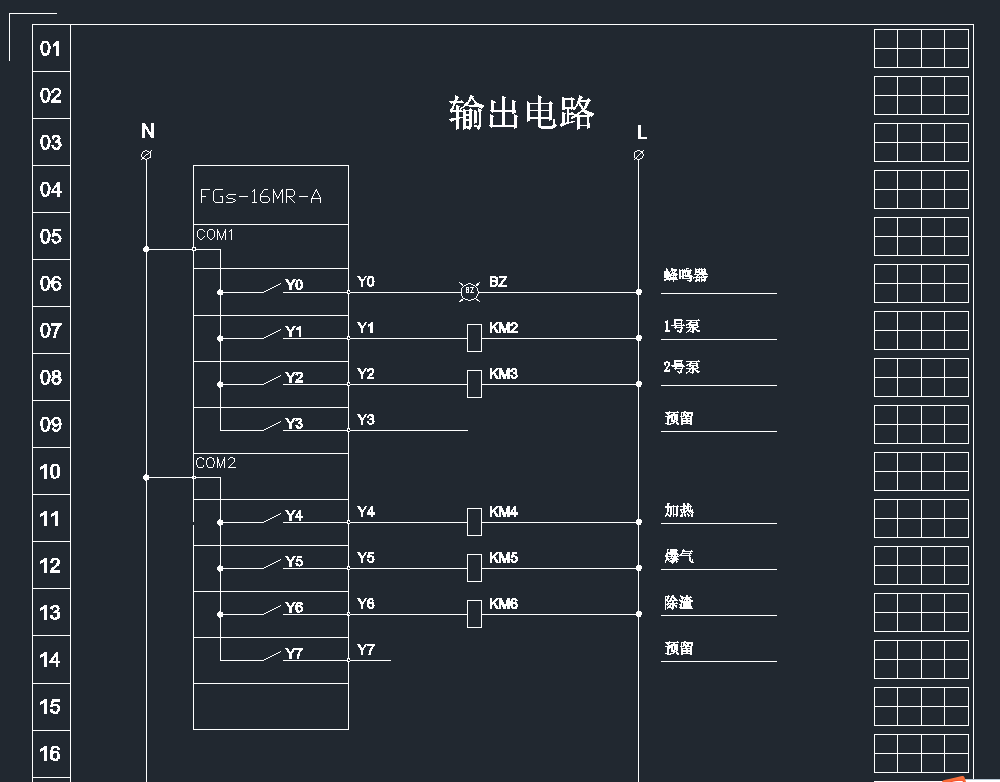

 IO分布及電路圖

輸入(IN

注釋

輸出(OUT

注釋

X0

預留

Y0

蜂鳴器

X1

液位高位

Y1

1控制

X2

液位超高位

Y2

2控制

X3

1故障

Y3

預留

X4

2故障

Y4

加熱控制

X5

加熱故障

Y5

爆氣控制

X6

除渣故障

Y6

除渣控制

X7

爆氣故障

Y7

預留



 工藝流程

1.自動狀態爆氣、除渣、加熱為時段控制,依據開始時間和停止時間進行輸出控制,每項24段時間可設置;

2.高位輸入,泵1和泵2依據設定時間交替運行,設置時間到后停止運行;

3.超高位輸入,泵1和泵2依據設定時間同時運行;

4.手動控制爆氣、加熱、除渣、泵1、泵2的啟停。

 HMI畫面說明

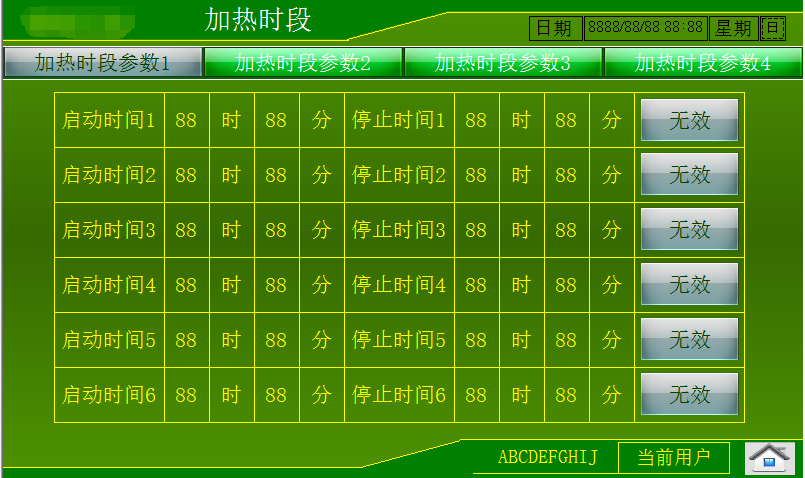

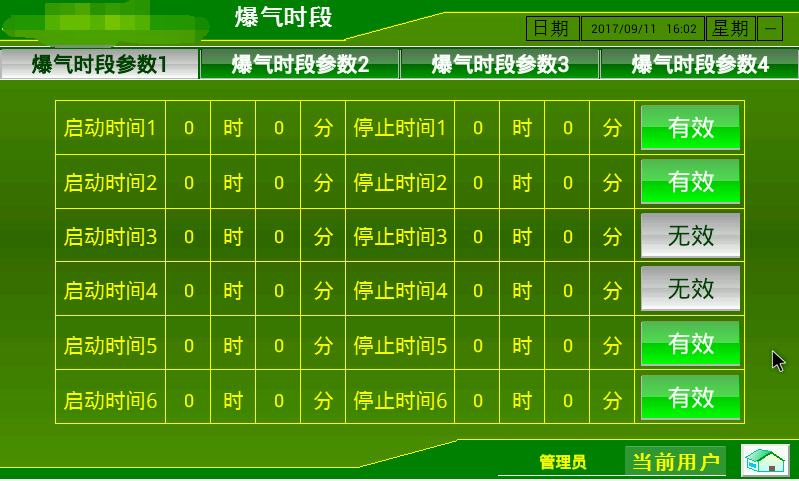

1. 爆氣、加熱、除渣為時間控制啟停,各24段時間,每段時間可單獨屏蔽。

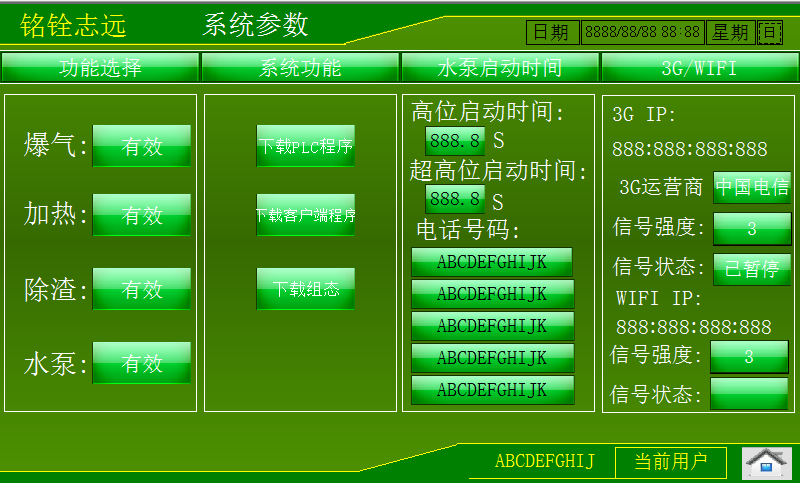

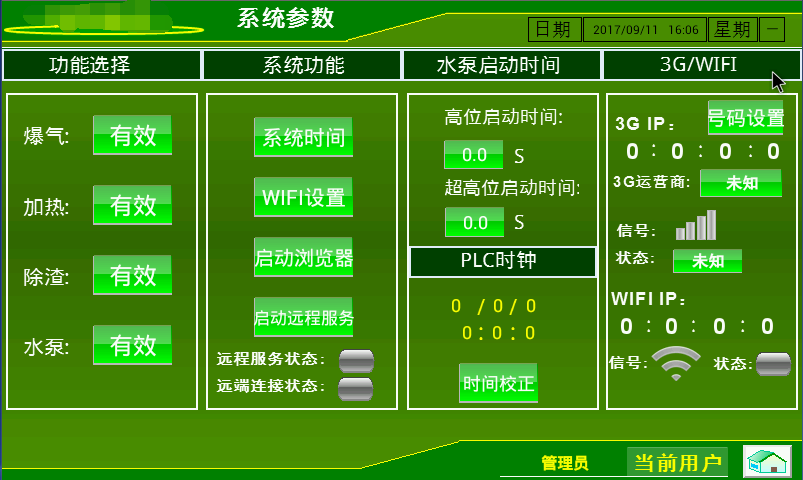

2. 爆氣、加熱、除渣、水泵依據客戶設備硬件構成進行選擇性屏蔽或者使用,水泵啟動時間設置,增加短信功能發送報警信息短信,PLC時鐘校正等。

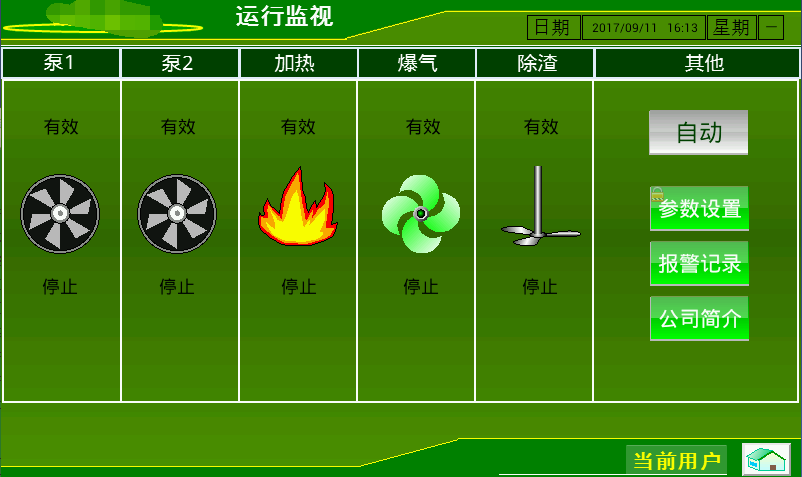

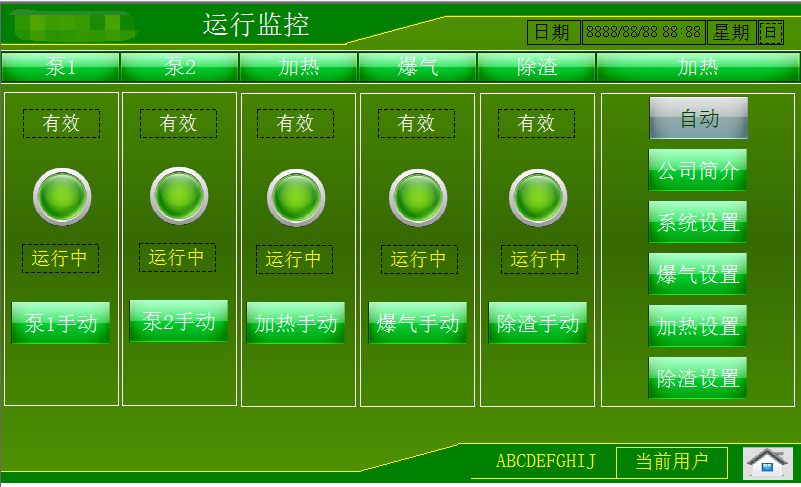

3. 主畫面監控各部分運行狀態,可切換手動,進行手動輸出。

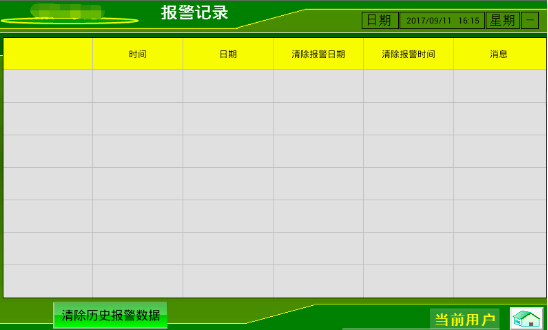

4. 報警記錄。

5. RemteHMI做同樣功能程序。
