一 設備系統概述
硬式包裝封蓋機是一款代替人工灌裝的自動化設備，可自由設備參數實現自動控制，將不同質量的物料灌裝和封蓋，準確高效。
系統構成：主機采用顯控觸摸屏和顯控PLC作為主要控制元件，配合各外部按鈕、輸入檢測傳感器、氣缸、限位開關等配件實現自動壓釘。
二 系統配置
1．系統電源：整機采用DC24V電源；
2．觸摸屏：SK-070HE；
3．PLC：FGs-16MT-A；
4．輸入：8路數字量輸入：外部按鈕開關、限位開關、磁性開關、光電傳感器等；
5．輸出：8路數字量輸出。其中1路高速脈沖輸出。
三 工藝說明
1．設置好參數，灌裝量及速度等；
2．按下啟動按鈕，自動灌裝到指定的包裝盒上；
3．灌裝完成；
4．手動拿到封蓋位 ；
5．打針推蓋封蓋，動作完成；
6．重復上述步驟。
四 電控工作原理及PLC接線圖
輸入點控制：
|
X0 |
停止 |
|
X1 |
出膠 |
|
X2 |
打蓋回位 |
|
X3 |
進膠 |
|
X4 |
出膠 |
|
X5 |
上原點 |
|
X6 |
膠灌滿 |
|
X7 |
放瓶打蓋 |
輸出點控制：
|
Y0 |
灌裝脈沖 |
|
Y1 |
灌裝方向 |
|
Y2 |
灌裝閥門 |
|
Y3 |
打蓋 |
|
Y4 |
頂瓶 |
|
Y5 |
退屏 |
|
Y6 |
外部壓機 |
|
Y7 |
打針 |
PLC接線圖：
流程圖：

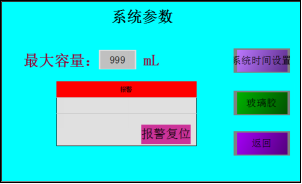

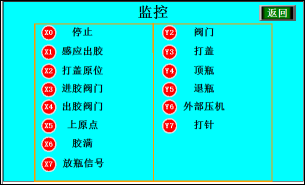

五HMI主要控制畫面
