一 設備系統概述

電磁加熱爐控制系統用于代替燃煤鍋爐，替換工業鍋爐和民用小煤爐，此控制工藝可以大大節省成本（一個5千瓦鍋爐可實現控制200平米，同樣的取暖效果；本控制系統可以幫您節省一個爐子和一半電費）。全自動電磁爐只需設置好參數，電腦將按照設定的參數自動完成您冬季取暖的控制工作；電磁加熱爐的熱效率高達98%。

系統構成：主機采用顯控一體機，配合各外部按鈕、輸入檢測傳感器、電磁閥、水泵、限位開關等配件實現自動加熱控溫。

二 系統配置

1．系統電源：整機采用DC24V電源；

2．觸摸屏：GC-43MAI；

3．輸入/輸出：

輸入：4路數字量輸入：外部急停按鈕、限位開關；

             2路模擬量溫度輸入：回水溫度、加熱溫度；

輸出：5路數字量輸出。均為繼電器輸出。

三 工藝說明

1．設備開機進入自動運行狀態；

2．設置運行參數，保護參數，分時運行，低估電價時間；

3．按下“系統啟動按鈕”自動運行；

4．上限溫度 下限溫度自動運行；

5．人工拿出產品；

6．循環上述步驟。

注：防止電流沖擊，支持軟啟動功能；

四 電控工作原理及PLC接線圖

輸入點控制：

輸出點控制：

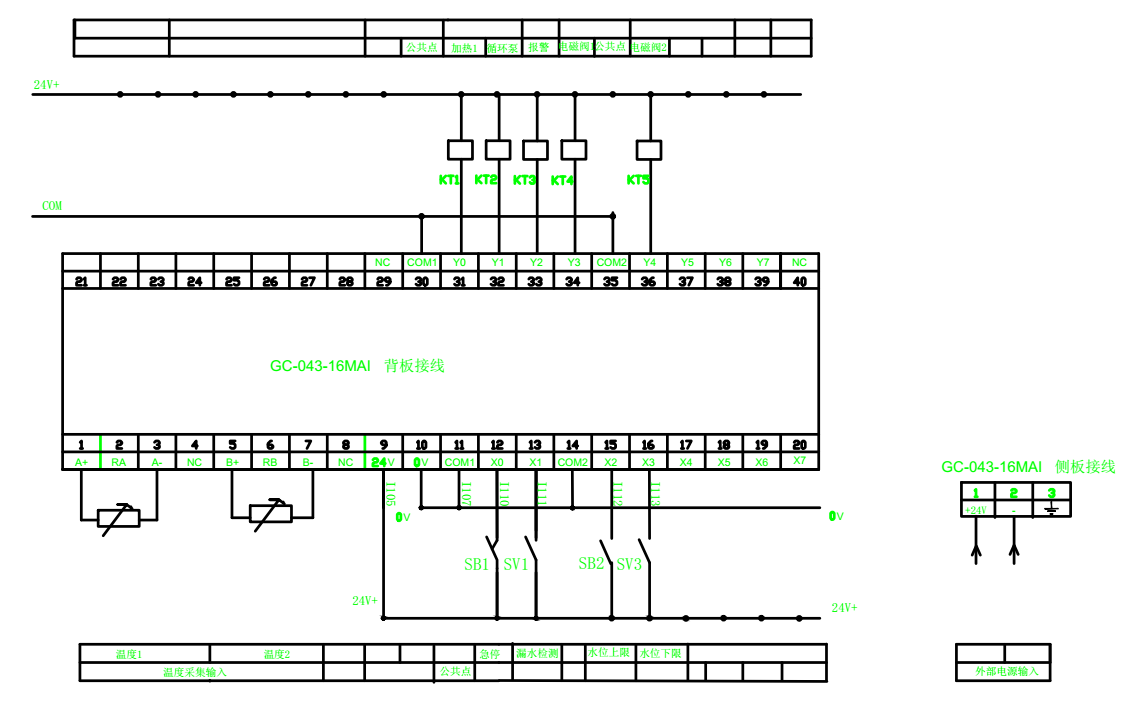

PLC接線圖：

流程圖：

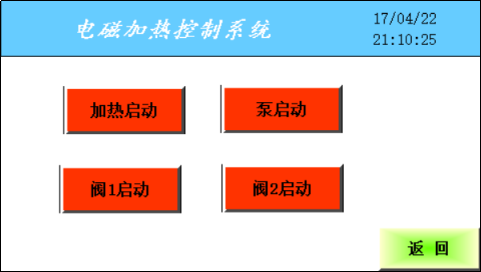

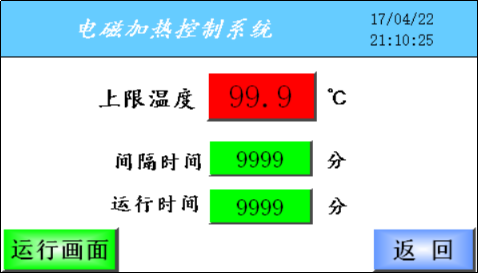

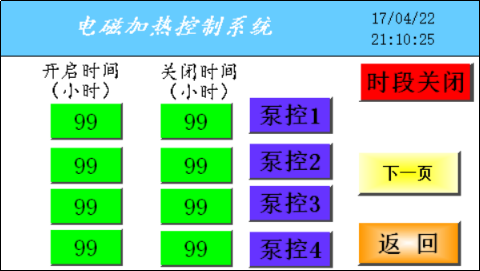

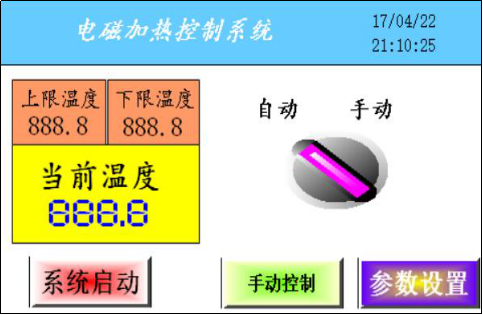

五 HMI主要控制畫面
