一 系統概述

木工機械仿形機可生產一個一模一樣的產品，只須普工操作，生產快捷質量標準，只要將材料裝機后機器自動完成車削工序，主要由送料推臺裝置、普通電機、以及部分動作氣缸組成。

系統構成：主機采用顯控EA-043A屏，FGS-16MT-A的PLC。

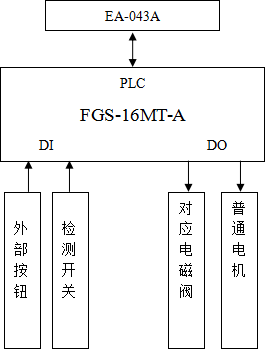

系統框圖：

二 系統配置

1．系統電源：外部220VAC電源，通過開關電源轉為24VDC電源控制弱電控制系統；

2．觸摸屏：采用顯控EA043A觸摸控制；

3．PLC：顯控FGS-16MT-A晶體管型PLC；

輸入：8路數字量輸入：外部按鈕開關及傳感器檢測信號；

輸出：6路晶體管輸出。

三 工藝說明

系統：

分為手動/自動操作，設定好相應的參數，便可進行相應功能的切換。

手動： 可分別進行各類氣缸的手動操作以及電機開關。

自動：自動動作分為單次和循環。

動作運行流程：

啟動前需先回原點。檢測到在原點，點擊啟動按鈕，推臺往前動作，推臺到位后，送料氣缸把物料送工作臺上，檢測到位后，壓料氣缸把物料壓緊。同時正轉電機啟動，帶動工作臺旋轉。檢測到壓緊下限位，刀軸氣缸動作。工作臺旋轉一周回到原點信號處后延時設定的時間T1后，停頓設定的時間T2后反轉，回到原點信號處停止工作。（工作臺旋轉過程中檢測到變頻器慢速信號X6會減速）一套流程完成。

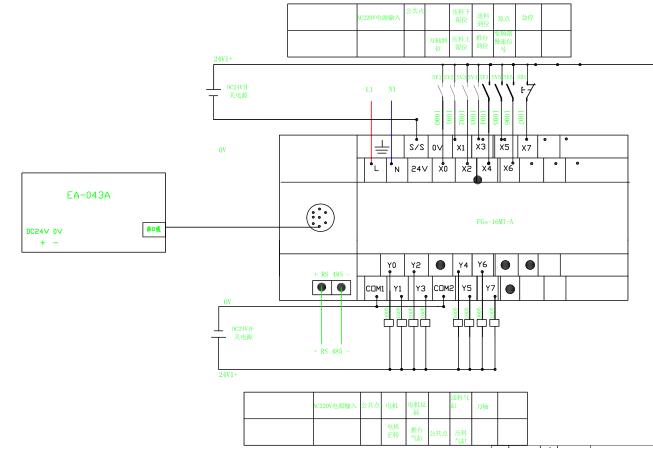

四 PLC接線圖

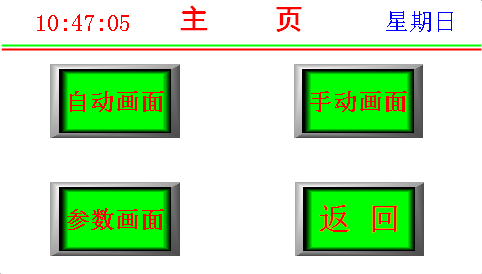

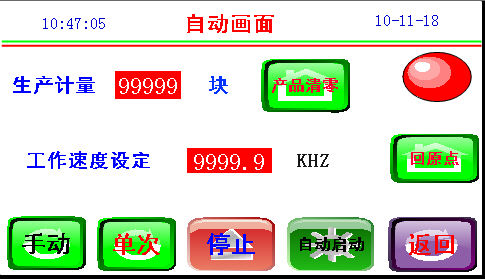

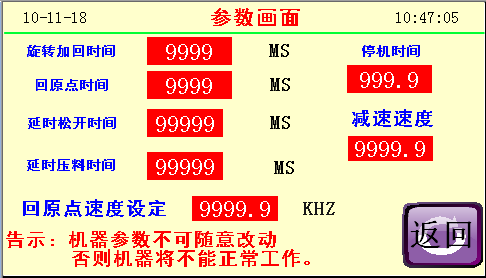

五 HMI控制畫面

六 工作流程圖
